고장 코드와 맵센서의 경고

아우디 A4, A6, Q5, A5 2.0 TDI 모델에서 흔히 발생하는 “체크 엔진 불이 들어왔어요”, “엔진 경고등이 떴어요” 같은 경고 메시지들은 맵센서(MAP Sensor) 이상과 관련이 깊습니다. 특히 진단기에서 다음과 같은 고장 코드가 확인된다면 맵센서 문제를 의심해야 합니다.

• P0105: 흡기 매니폴드 절대 압력/대기압 센서 회로 이상
• P0106: 흡기 매니폴드 절대 압력/대기압 센서 범위/성능 문제
• P0107: 흡기 매니폴드 절대 압력/대기압 센서 회로 저전압
• P0108: 흡기 매니폴드 절대 압력/대기압 센서 회로 고전압
• P0109: 흡기 매니폴드 절대 압력/대기압 센서 회로 간헐적 오류
• P0068: MAP/MAF - 스로틀 위치 상관관계

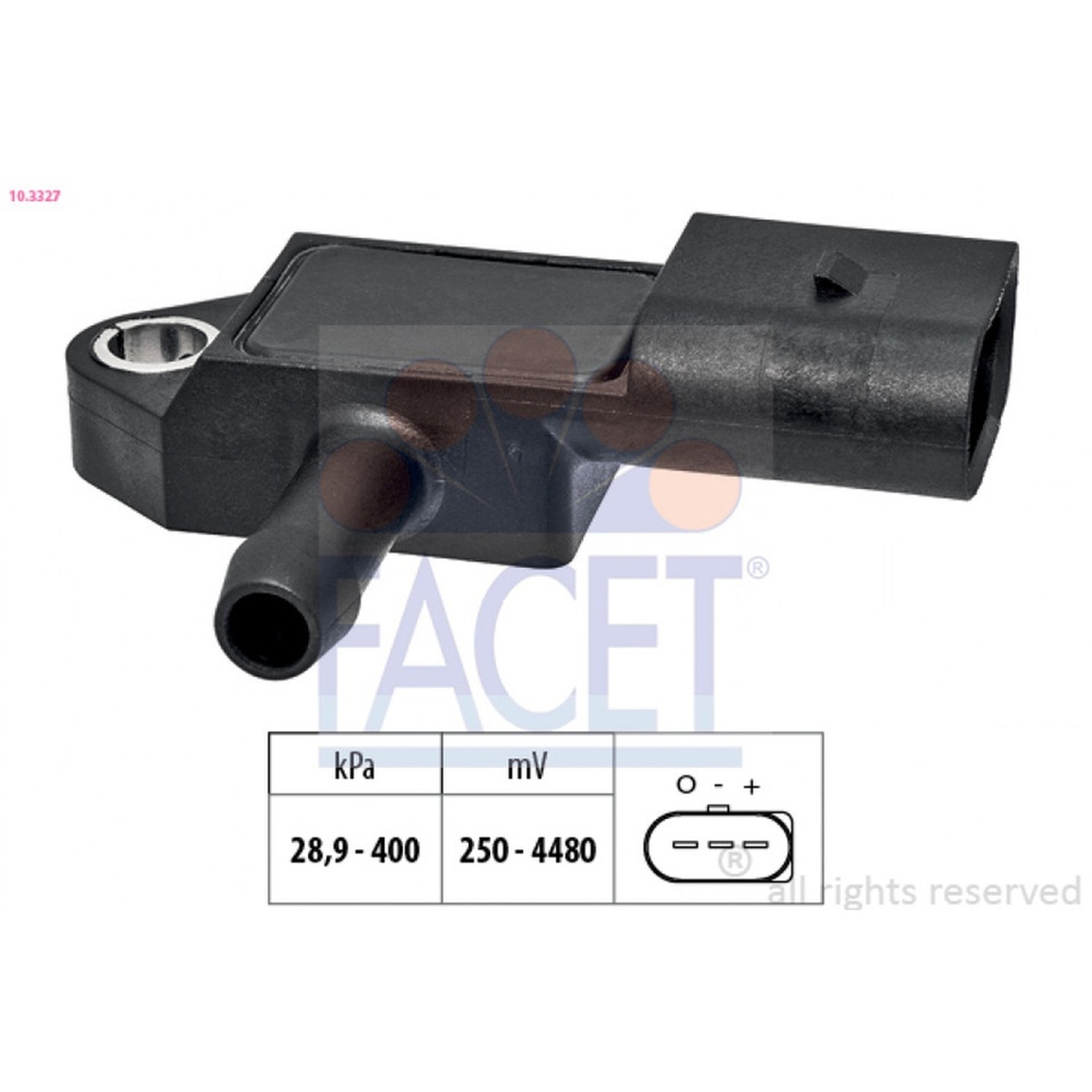

이러한 고장 코드가 진단기에 감지되었다면, 맵센서 자체의 문제, 센서로 연결되는 전기 회로의 이상, 또는 진공 호스 등 주변 부품의 손상으로 인해 정확한 압력 신호가 ECU에 전달되지 못하고 있음을 강력히 의심해야 합니다. 특히 아우디 A4 2.0 TDI, A6 2.0 TDI, Q5 2.0 TDI, A5 2.0 TDI 모델에 사용되는 맵센서 중 하나인 순정 OEM 품번 04L145049 부품을 찾으시는 분들이라면 이 글이 해당 부품에 대한 정확한 정보임을 확인하실 수 있습니다.

맵센서, 엔진의 '압력 감지기' 역할

맵센서는 엔진의 두뇌인 ECU(Engine Control Unit)가 최적의 성능을 발휘하도록 돕는 중요한 부품입니다. 맵센서는 흡기 매니폴드 내부의 절대 압력을 정확하게 측정하여 ECU에 전달하고, ECU는 이 정보를 바탕으로 연료 분사량과 점화 시기를 정밀하게 조절합니다. 이 과정에서 흡기 압력은 엔진 부하와 회전수에 따라 시시각각 변하므로, 맵센서의 정확한 측정은 엔진의 효율과 성능에 직결됩니다.

일부 맵센서는 흡기 온도 센서가 통합된 T-MAP 센서 형태일 수 있어, 하나의 센서로 두 가지 중요한 정보를 ECU에 제공하기도 합니다. 아우디 A4 1.8 TFSI (8K2) 모델의 맵센서는 흡기 매니폴드에 위치하며, T20 토크 렌치를 사용하여 비교적 쉽게 교체할 수 있습니다. 2.0 TDI 모델에서도 유사한 위치에 자리하는 경우가 많아 접근성이 비교적 용이한 편입니다.

맵센서 이상 시 나타나는 증상들

맵센서가 고장 나면 ECU는 잘못된 압력 정보를 받아들여 엔진 제어에 오류를 일으킵니다. 이는 다양한 증상으로 나타나 운전자에게 불편함과 불안감을 안겨줍니다.

• 엔진 경고등 점등:
  고객 표현: “체크 엔진 불 들어와요”, “엔진 경고등 떴어요”
  발생: 시동 후, 주행 중
  심각도: 2/5 (빠른 점검 권장)
  방치 시: 정확한 진단 없이 방치하면 다른 부품의 손상으로 이어질 수 있습니다.
  이유: 맵센서 이상 신호를 ECU가 감지하면 엔진 경고등을 점등시킵니다.
• 엔진 출력 저하 및 가속 불량:
  고객 표현: “차가 힘이 없어요”, “가속이 잘 안돼요”, “엑셀 밟아도 안 나가요”
  발생: 가속 시, 오르막길 주행 시
  심각도: 3/5 (빠른 점검 권장)
  방치 시: 연료 소모 증가 및 촉매 변환기 손상으로 이어질 수 있습니다.
  이유: 맵센서가 잘못된 압력 데이터를 보내면 ECU가 연료 분사량을 제대로 조절하지 못해 엔진 출력이 저하되고 가속이 늦어집니다.
• 불안정한 공회전 및 시동 꺼짐:
  고객 표현: “시동 걸고 RPM이 불안정해요”, “정차 중에 시동이 꺼져요”, “엔진이 부르르 떨려요”
  발생: 공회전 시, 정차 중
  심각도: 4/5 (즉시 점검)
  방치 시: 주행 중 시동 꺼짐으로 이어져 안전에 위협이 될 수 있습니다.
  이유: 맵센서의 부정확한 공기량 측정으로 연료 혼합비가 맞지 않아 엔진 RPM이 불안정해지고 심하면 시동이 꺼질 수 있습니다.
• 연비 감소 및 매연 증가:
  고객 표현: “기름을 많이 먹어요”, “연비가 나빠졌어요”, “배기구에서 검은 연기가 나요”
  발생: 상시
  심각도: 3/5 (빠른 점검 권장)
  방치 시: 촉매 변환기 손상 및 배출가스 불합격의 원인이 됩니다.
  이유: 맵센서 고장으로 ECU가 연료를 과다하게 분사하면 연비가 나빠지고 불완전 연소로 인해 검은 매연이 발생할 수 있습니다.

맵센서 고장의 주요 원인

맵센서가 고장 나는 원인은 센서 자체의 문제뿐만 아니라 주변 환경의 영향도 크게 받습니다.

• 센서 내부 압력 감지 소자 손상: 센서 자체의 수명이 다하거나 외부 충격으로 인해 내부의 압력 감지 소자가 손상될 수 있습니다.
• 센서 팁 부분 오염: 엔진 오일 유증기나 카본 찌꺼기 등이 센서 팁 부분에 쌓여 정확한 압력 측정을 방해할 수 있습니다.
• 진공 호스 균열 또는 누출: 맵센서와 연결된 진공 호스에 균열이 생기거나 노화로 인해 누출이 발생하면 정확한 압력 측정이 불가능해집니다. 이는 아우디 차량에서 흔히 발생하는 고장 원인 중 하나입니다.
• 전기 커넥터 접점 불량: 센서에 연결되는 전기 커넥터 내부에 산화막이 형성되거나 접촉 불량이 발생하면 센서 신호가 ECU에 제대로 전달되지 않습니다.

자가 진단 및 교체 주기, 공임

맵센서 이상이 의심될 때 몇 가지 자가 진단을 시도해 볼 수 있으며, 전문가의 도움을 받기 전 참고할 수 있는 정보입니다.

• OBD-II 스캐너로 고장 코드 확인: P0105, P0106, P0107, P0108, P0109, P0068 등의 코드가 감지되면 맵센서 관련 문제일 가능성이 높습니다.
• 진공 호스 육안 점검: 흡기 매니폴드에 연결된 호스에 균열, 노화, 또는 탈거된 부분이 있는지 확인합니다.
• 맵센서 커넥터 접점 청소: 커넥터 내부에 산화막이나 오염이 확인되면 조심스럽게 청소하여 접촉 불량 여부를 점검합니다.

맵센서의 교체 주기는 약 15만km 초과 시 점검 후 교체를 검토하거나, 고장 증상이 명확히 나타날 때 교환하는 것이 일반적입니다. 작업 난이도는 숙련자의 경우 DIY 사례가 있을 정도로 흡기 매니폴드에 위치하여 접근이 비교적 용이하나, 주변 호스 및 패널 탈거가 필요할 수 있어 주의가 필요합니다. 맵센서 교환 공임은 약 8만원에서 18만원 사이로, 작업 시간은 약 0.5시간에서 1.5시간 정도 소요될 수 있습니다.

함께 점검하면 좋은 부품 및 감별 진단

맵센서 고장과 유사한 증상을 보이는 다른 부품들도 있으므로, 정확한 진단을 위해서는 연관 부품을 함께 점검하고 감별 진단을 수행하는 것이 중요합니다.

• 연관 부품:
  진공 호스 (권장): 진공 호스 균열 또는 누출이 맵센서 오작동의 원인이 될 수 있으므로, 맵센서 교환 시 함께 점검하거나 교체하는 것이 좋습니다.
  산소 센서 (상태 확인 후): 맵센서와 함께 엔진의 공연비 제어에 관여하는 중요한 부품이므로, 필요시 상태를 확인해 보는 것이 좋습니다.
• 감별 진단:
  산소 센서: OBD-II 스캐너로 특정 고장 코드를 확인하여 맵센서와 구분합니다. 산소 센서는 주로 배기가스 관련 코드를 발생시킵니다.
  스로틀 포지션 센서 (TPS): 맵센서는 흡기 매니폴드 압력을 측정하고, TPS는 스로틀 밸브의 열림 정도를 측정합니다. OBD-II 스캐너로 관련 코드를 확인하여 구분할 수 있습니다.
  매스 에어 플로우 센서 (MAF 센서): 맵센서는 흡기 매니폴드 내의 압력을 측정하고, MAF 센서는 엔진으로 유입되는 공기량을 직접 측정합니다. 터보차저/슈퍼차저 엔진에서는 맵센서가 더욱 중요하게 사용될 수 있습니다.

부품 구매 시 주의사항

아우디 A4, A6, Q5, A5 2.0 TDI 차량의 맵센서와 같은 중요 부품을 구매할 때는 반드시 차대번호를 통해 차량에 맞는 정확한 부품을 확인하는 것이 중요합니다. 동일 모델이라도 연식이나 세부 사양에 따라 호환되는 부품이 다를 수 있으므로, 전문가와 상담하거나 부품 판매처에 차대번호를 제공하여 정확한 부품을 확인하는 과정을 거쳐야 불필요한 재작업이나 시간 낭비를 막을 수 있습니다.
