볼보 맵센서 고장, 당신의 차도 겪고 있나요?

“체크 엔진 불이 들어왔어요”, “신호 대기 중에 차가 떨려요”, “차가 잘 안 나가고 힘이 없어요.” 볼보 오너분들이 자주 호소하는 이러한 증상들은 흡기 매니폴드 압력 센서, 즉 맵센서(MAP Sensor)의 고장으로 인해 발생할 수 있습니다. 특히 볼보 XC70 2.4 D5, S80 2.4 D5, XC60 2.4 D5, S80 2.0 D3와 같은 모델에서 맵센서 문제는 흔히 보고되는 편입니다. 이 글에서는 맵센서의 역할부터 고장 증상, 원인, 그리고 효과적인 진단 및 정비 방법에 대해 정비사 수준의 정확성과 차주가 이해하기 쉬운 언어로 자세히 설명해 드리겠습니다.

고장 코드 이해: 맵센서 관련 P0106, P0107, P0108

맵센서 고장은 엔진 경고등과 함께 특정 고장 코드를 남깁니다. OBD-II 스캐너로 확인되는 주요 맵센서 관련 고장 코드는 다음과 같습니다.

• P0106: MAP/BARO 센서 범위/성능 문제 – 맵센서가 정상 범위 밖의 압력 신호를 보내거나, 신호의 변화가 비정상적일 때 발생합니다. 센서 자체의 고장, 배선 문제, 또는 흡기 시스템의 진공 누설 등을 의심할 수 있습니다.
• P0107: MAP/BARO 센서 회로 저전압 – 맵센서 회로에서 기준치보다 낮은 전압이 감지될 때 나타납니다. 센서 내부 고장, 단선된 배선, 또는 접지 불량 등이 원인일 수 있습니다.
• P0108: MAP/BARO 센서 회로 고전압 – 맵센서 회로에서 기준치보다 높은 전압이 감지될 때 발생합니다. 센서 고장, 배선 단락, 또는 ECU 문제 등을 의심해야 합니다.

이러한 고장 코드가 감지되었다면, 맵센서 자체의 이상뿐만 아니라 관련 배선, 커넥터, 그리고 흡기 매니폴드의 진공 상태까지 종합적으로 점검해야 합니다.

맵센서, 어떤 역할을 하나요?

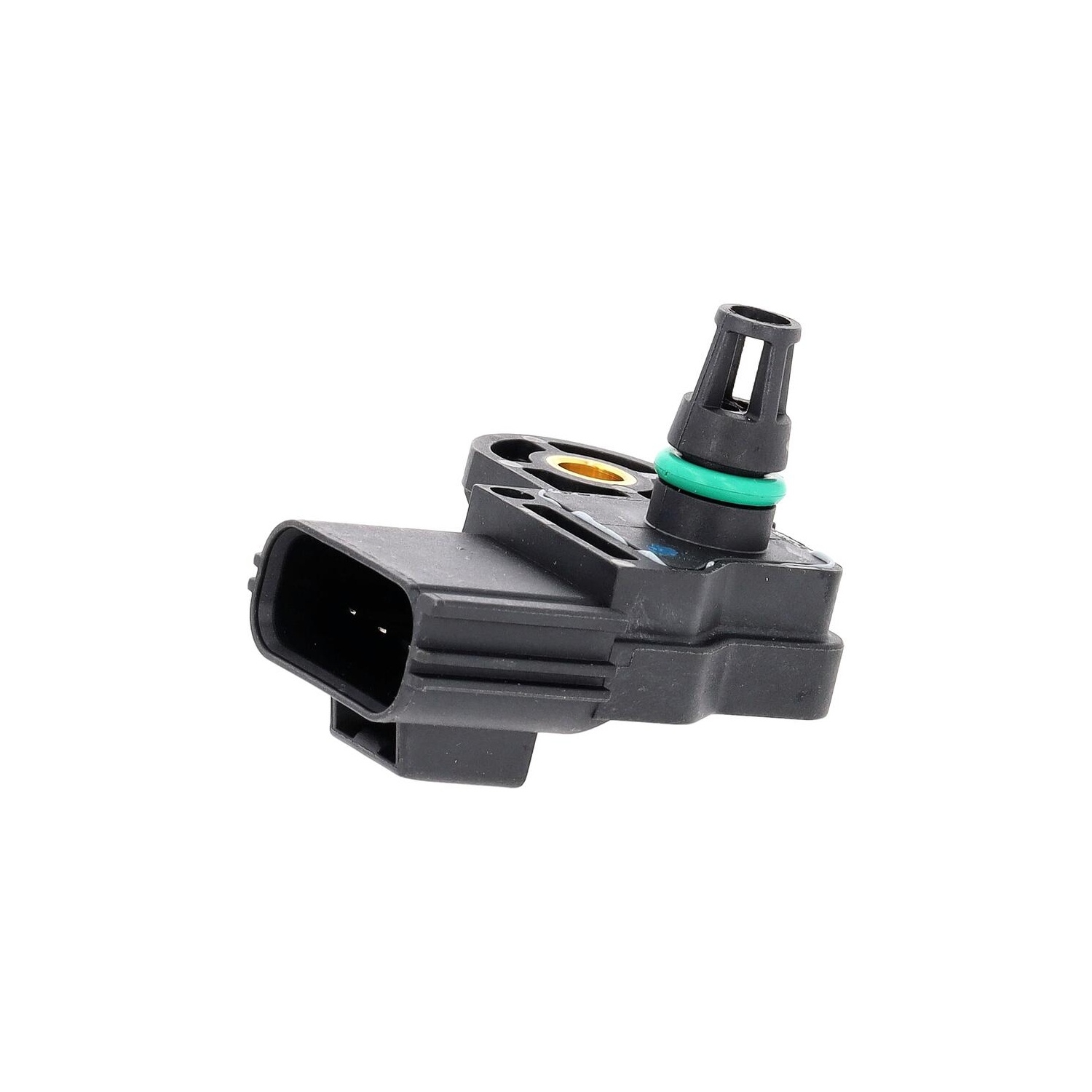

맵센서는 엔진의 핵심 센서 중 하나로, 흡기 매니폴드 내부의 절대 압력을 측정하여 엔진 제어 장치(ECU)에 전달합니다. ECU는 이 압력 정보를 바탕으로 엔진에 필요한 연료 분사량과 점화 시기를 정밀하게 결정하여 엔진의 효율적인 작동을 돕습니다. 즉, 맵센서가 정확한 정보를 보내야 엔진이 최적의 성능과 연비를 발휘할 수 있습니다. 이러한 중요한 역할을 수행하는 볼보 맵센서의 순정 OEM 품번은 31216308이며, 특정 볼보 S60 2.0 T5 (B 4204 T11 엔진) 차량의 맵센서는 흡기 매니폴드 또는 터보차저 인터쿨러 파이프에 장착될 수 있다는 특이사항도 있습니다. 또한, 일부 볼보 S60 모델의 맵센서는 2015-2018년식 L4 2.0L 엔진에 호환되기도 합니다.

맵센서 고장 시 나타나는 주요 증상

맵센서가 고장 나면 ECU가 엔진의 정확한 상태를 파악하지 못해 다양한 문제가 발생합니다.

• 엔진 경고등 점등: 고객 표현으로는 “체크 엔진 불 들어왔어요”, “엔진 경고등 떴어요”와 같습니다. 시동 후 또는 주행 중에 발생하며, 심각도는 2/5로 빠른 점검이 권장됩니다. 맵센서에서 비정상적인 압력 신호가 감지되면 ECU가 엔진 경고등을 점등시킵니다. 이를 방치하면 엔진 성능 저하, 연비 불량, 배출가스 증가 등 다른 문제로 이어질 수 있습니다.

• 공회전 불안정 및 시동 꺼짐: “신호 대기 중에 차가 떨려요”, “정차 중에 시동이 꺼져요”, “아이들링이 불안정해요”와 같은 증상이 정차 중이나 신호 대기 중에 나타납니다. 심각도는 4/5로 즉시 점검이 필요합니다. 맵센서 고장으로 ECU가 잘못된 공기량 데이터를 받으면, 공회전 시 적절한 연료 혼합비를 유지하지 못해 엔진이 불안정해지거나 시동이 꺼질 수 있습니다. 이는 주행 중 시동 꺼짐으로 이어져 안전에 위협이 될 수 있으며, 엔진 부품 손상을 유발할 수 있습니다.

• 출력 저하 및 가속 불량: “차가 잘 안 나가요”, “가속이 더뎌요”, “힘이 없어요”와 같은 증상은 가속 시나 오르막길 주행 시 두드러집니다. 심각도는 3/5로 빠른 점검이 권장됩니다. 맵센서가 잘못된 압력 정보를 보내면 ECU가 연료 분사량을 잘못 계산하여 엔진이 충분한 출력을 내지 못하고 가속 성능이 저하됩니다. 이를 방치하면 엔진에 부적절한 연료 혼합비가 지속적으로 공급되어 엔진 내부 부품 손상 및 촉매 변환기 손상으로 이어질 수 있습니다.

• 연비 저하: “기름을 너무 많이 먹어요”, “연비가 갑자기 나빠졌어요”와 같은 증상은 항상 나타날 수 있습니다. 심각도는 2/5로 경과 관찰이 가능합니다. 맵센서 고장으로 ECU가 연료를 과도하게 분사하거나 부족하게 분사하여 최적의 공연비를 맞추지 못해 연비가 나빠집니다. 이는 지속적인 연료 낭비와 배출가스 증가로 이어집니다.

맵센서 고장의 흔한 원인

맵센서 고장은 다양한 원인으로 발생할 수 있습니다.

• 카본 축적 및 오염: 흡기 매니폴드 내부에 카본이 쌓이거나 이물질이 센서를 오염시켜 정확한 압력 측정을 방해할 수 있습니다.
• 흡기 매니폴드 진공 누설: 흡기 매니폴드 또는 연결된 호스에서 진공이 새면 맵센서가 실제와 다른 압력을 감지하게 됩니다.
• 커넥터 부식 또는 전기적 손상: 맵센서와 연결된 커넥터가 부식되거나 배선에 손상이 생기면 신호 전달에 문제가 발생할 수 있습니다.
• 센서 자체의 노후화 및 내부 손상: 시간이 지남에 따라 센서 내부 부품이 노후화되거나 손상되어 제 기능을 하지 못하는 경우가 많습니다. 특히 볼보 차량에서는 이러한 센서 자체의 노후화가 흔한 고장 원인 중 하나입니다.

자가 진단으로 초기 문제 감지하기

맵센서 고장을 의심할 때 차주가 직접 시도해볼 수 있는 간단한 자가 진단 방법입니다.

• 엔진 경고등 확인: 가장 먼저 엔진 경고등이 점등되었는지 확인하고, OBD-II 스캐너가 있다면 고장 코드를 확인하여 P0106, P0107, P0108과 같은 맵센서 관련 코드가 있는지 살펴보세요.

• 육안 점검: 맵센서가 장착된 부위의 커넥터에 부식은 없는지, 배선이 손상되지는 않았는지 확인합니다. 또한, 흡기 라인에 균열이나 느슨한 연결부는 없는지 꼼꼼히 살펴봅니다.

• 진공 호스 점검: 맵센서가 진공 호스로 흡기 매니폴드에 연결된 경우, 해당 진공 호스에 균열이 있거나 막힌 부분은 없는지 점검합니다.

맵센서 교체 주기, 공임 및 작업 난이도

맵센서는 소모품으로 분류되며, 일반적으로 약 12만 5천 ~ 15만 km 주행 후 또는 고장 발생 시 교환을 고려하는 것이 좋습니다.

• 작업 난이도: 맵센서는 흡기 매니폴드 또는 인터쿨러 파이프에 위치하며, 탈거 및 장착이 비교적 간단할 수 있어 숙련된 차주의 경우 DIY 사례도 있습니다. 하지만 정확한 고장 진단과 교체 후의 후속 점검이 필수적이므로, 전문 정비소에 맡기는 것을 권장합니다.

• 공임: 맵센서 교환 공임은 약 5~8만원 선이며, 작업 시간은 약 0.5~1시간 정도 소요됩니다. 이는 정비소마다 차이가 있을 수 있습니다.

함께 점검할 연관 부품 및 감별 진단

맵센서 고장과 유사한 증상을 유발할 수 있는 다른 부품들도 함께 고려해야 합니다.

• MAF 센서 (질량 공기 흐름 센서): 맵센서와 함께 엔진의 공기량 측정에 중요한 역할을 하며, 유사한 증상을 유발할 수 있습니다. OBD-II 스캐너로 특정 고장 코드(P0100~P0104는 MAF 센서 관련, P0105~P0108은 MAP 센서 관련)를 확인하여 정확히 구분하는 것이 중요합니다.

• 산소 센서: 연료 혼합비 조절에 관여하며, 맵센서 고장 시 ECU가 연료 혼합비를 제대로 조절하지 못해 산소 센서에도 이상 신호가 감지될 수 있습니다. 따라서 맵센서 고장 시 함께 점검이 필요할 수 있습니다.

• 스로틀 바디: 맵센서 고장 코드가 없는 상태에서 공회전 불안정 증상이 나타난다면, 스로틀 바디 오염을 의심해볼 수 있습니다. 스로틀 바디 청소 또는 점검을 고려하는 것이 좋습니다. 스로틀 바디 오염은 공회전 불안정의 흔한 원인 중 하나입니다.

정품 부품 구매 시 주의사항

볼보 차량은 모델과 연식에 따라 미묘하게 다른 부품이 사용될 수 있습니다. 따라서 맵센서 구매 시에는 반드시 차량의 정확한 차대번호(VIN)를 판매처에 알려 호환 여부를 확인해야 합니다. 특히 일부 볼보 S60 모델의 맵센서는 2015-2018년식 L4 2.0L 엔진에 호환되거나, S60 2.0 T5 (B 4204 T11 엔진) 차량의 맵센서는 흡기 매니폴드 또는 터보차저 인터쿨러 파이프에 장착될 수 있는 등 장착 위치나 호환성이 다를 수 있으니 주의해야 합니다.
