BMW 헤드라이트 레벨 센서 고장, OBD 고장코드 800F0A, 800F0B 해설

야간 운전 시 시야 확보가 어렵거나, 다른 운전자에게 눈부심을 유발하는 헤드라이트 문제로 불편을 겪고 계신가요? BMW 320i, 528i, 520d, 535i 등 다양한 BMW 모델에서 발생할 수 있는 헤드라이트 레벨 센서 고장에 대해 알아보겠습니다. 특히 계기판에 다음과 같은 고장코드가 점등되었다면 즉시 점검이 필요합니다.

• 800F0A: 헤드라이트 수직 조절 제어 오작동 (Headlamp Vertical Aim Control Malfunction)
• 800F0B: 어댑티브 헤드라이트 오작동 (Adaptive Headlight Malfunction)

이 코드가 진단기에 나타났다면, 주로 헤드라이트 레벨 센서 또는 어댑티브 헤드라이트 시스템 관련 부품의 이상을 의심해야 합니다. F10 5시리즈의 경우 어댑티브 헤드라이트 오작동 경고등은 주로 LEAR TMS 헤드라이트 모듈의 수분 침투 또는 수명 저하로 인해 발생할 수 있습니다.

헤드라이트 레벨 센서의 핵심 역할

헤드라이트 레벨 센서는 차량의 높이를 감지하여 헤드라이트의 조사각을 자동으로 조절하는 핵심 부품입니다. 이를 통해 운전자는 적절한 시야를 확보하고, 다른 운전자의 눈부심을 방지하여 안전한 야간 운전을 돕습니다. 트렁크에 짐을 싣거나 승차 인원이 늘어나 차량 자세가 바뀌어도 조사각을 자동으로 보정해 줍니다. 이 센서는 특히 F10 528i N20 (2012-2016) 모델에 적용됩니다. 오늘 다룰 BMW 순정 OEM 부품 번호 63116938563과 관련된 내용을 상세히 살펴보겠습니다.

주요 증상과 방치 시 위험성

헤드라이트 레벨 센서에 문제가 생기면 다음과 같은 증상들이 나타날 수 있으며, 방치 시 안전에 심각한 영향을 미칠 수 있습니다.

• 헤드라이트 조사각 불량: '헤드라이트가 너무 높거나 낮게 비춰요', '앞차 운전자 눈을 부시게 해요', '야간 시야 확보가 어려워요' 등의 불편을 호소합니다. 야간 운전 시, 차량 적재량 변경 시 발생하며, 심각도 4/5로 즉시 점검이 필요합니다. 센서 고장으로 높이 변화 감지 실패 시, 조사각이 올바르게 조절되지 않아 사고 위험 증가 및 타 운전자에게 불편을 줍니다.
• 어댑티브 헤드라이트 오류 메시지: '어댑티브 헤드라이트 오작동 경고등이 떠요', '헤드라이트 수직 조절 제어 오작동 메시지가 떠요'와 같은 경고등이 점등됩니다. 시동 시 또는 주행 중 발생하며, 심각도 3/5로 빠른 점검이 권장됩니다. 센서 고장은 어댑티브 헤드라이트 시스템 오작동을 유발하며, 방치 시 기능 저하 및 다른 부품 고장을 유발할 수 있습니다.
• 헤드라이트 자동 레벨링 작동 안 함: '시동 걸 때 헤드라이트가 위아래로 움직이지 않아요', '헤드라이트가 고정된 위치에 있어요' 등의 증상이 나타납니다. 시동 시, 차량 높이 변화 시 발생하며, 심각도 3/5로 빠른 점검이 권장됩니다. 센서 고장으로 차량 자세 변화를 감지하지 못해 자동 레벨링 기능이 작동하지 않아 야간 시야 확보에 문제가 생깁니다.
• 헤드라이트가 한쪽만 움직이거나 아예 움직이지 않음: '운전석 헤드라이트만 움직이고 조수석은 안 움직여요', '헤드라이트가 좌우로 움직이지 않아요' 등의 증상을 보입니다. 시동 시, 스티어링 휠 조작 시 발생하며, 심각도 3/5로 빠른 점검이 권장됩니다. 센서 또는 관련 모듈의 개별 고장으로 인해 비정상적 움직임이 발생하며, 야간 시야 확보 및 안전 운행에 지장을 줄 수 있습니다.

고장 원인과 간단한 자가진단 방법

헤드라이트 레벨 센서 고장은 다양한 원인으로 발생하며, 간단한 자가진단으로 문제 여부를 파악할 수 있습니다.

주요 고장 원인

• 수분 침투로 인한 부식: 이 차량에 흔한 고장 원인으로, 센서 내부로 수분이 침투하여 부식을 유발합니다.
• 내부 전자 부품 수명 저하: 이 차량에 흔한 원인으로, 센서 내부 전자 부품의 노후화로 기능이 저하됩니다.
• 배선 하니스 손상 또는 느슨함: 배선 손상이나 커넥터 접촉 불량 시 신호 전달에 문제가 생깁니다.
• 퓨즈 불량: 관련 퓨즈 불량 시 시스템 작동에 문제가 발생합니다.

자가진단 방법

• 시동 시 헤드라이트 움직임 확인: 시동 시 헤드라이트가 위아래로 움직이는 초기화 동작을 하지 않거나 한쪽만 움직이는 경우.
• 육안으로 헤드라이트 조사각 확인: 평평한 곳에서 벽을 향해 헤드라이트를 켰을 때 한쪽이 너무 높거나 낮게 비추는 경우.
• 계기판 경고등 확인: 'Adaptive Headlight Malfunction' 또는 'Headlamp Vertical Aim Control Malfunction' 메시지 표시 여부.

교체 주기, 예상 공임 및 작업 난이도

헤드라이트 레벨 센서는 고장 시 교환하는 부품입니다. 문제가 발생했다면 즉시 전문 정비소에서 점검받아야 합니다.

• 작업 난이도: 보통 정비소에서 작업하며, 범퍼 또는 휠 아치 커버 탈거가 필요할 수 있습니다. 교체 후에는 코딩 작업이 필요할 수 있습니다.
• 예상 공임:
  • 헤드라이트 레벨 센서 교환 (전륜 또는 후륜): 약 10~20만원 (1~2시간)
  • 헤드라이트 레벨링 모듈 교환: 약 15~30만원 (1.5~3시간)
  • 헤드라이트 조사각 조절 (얼라인먼트): 약 5~8만원 (0.5~1시간)

  정확한 공임은 차량 상태 및 정비소마다 차이가 있을 수 있습니다.

함께 점검할 연관 부품 및 정확한 감별 진단

헤드라이트 레벨 센서 고장과 유사한 증상을 보이는 다른 부품들이 있으므로, 정확한 진단을 위해 함께 점검하고 감별 진단하는 것이 중요합니다.

• LEAR TMS 헤드라이트 모듈 (상태 확인 후): 어댑티브 헤드라이트 시스템의 핵심 부품으로, 센서 고장과 유사 증상을 보입니다. OBD 스캐너 진단 시 TMS 모듈 오류 코드 또는 헤드라이트 내부 수분 침투 흔적이 있으면 TMS 모듈 문제일 가능성이 높습니다.
• FRM (Footwell Module) (상태 확인 후): 헤드라이트 시스템 제어 모듈입니다. OBD 스캐너 진단 시 FRM 관련 오류 코드 또는 헤드라이트 외 다른 전장 부품에도 문제가 발생한다면 FRM 문제일 가능성이 높습니다.
• 헤드라이트 배선 하니스 (상태 확인 후): 배선 손상 또는 접촉 불량 시 레벨링 시스템이 오작동할 수 있습니다.
• 퓨즈 (상태 확인 후): 헤드라이트 관련 퓨즈 불량 시 시스템 작동에 문제가 발생할 수 있습니다.

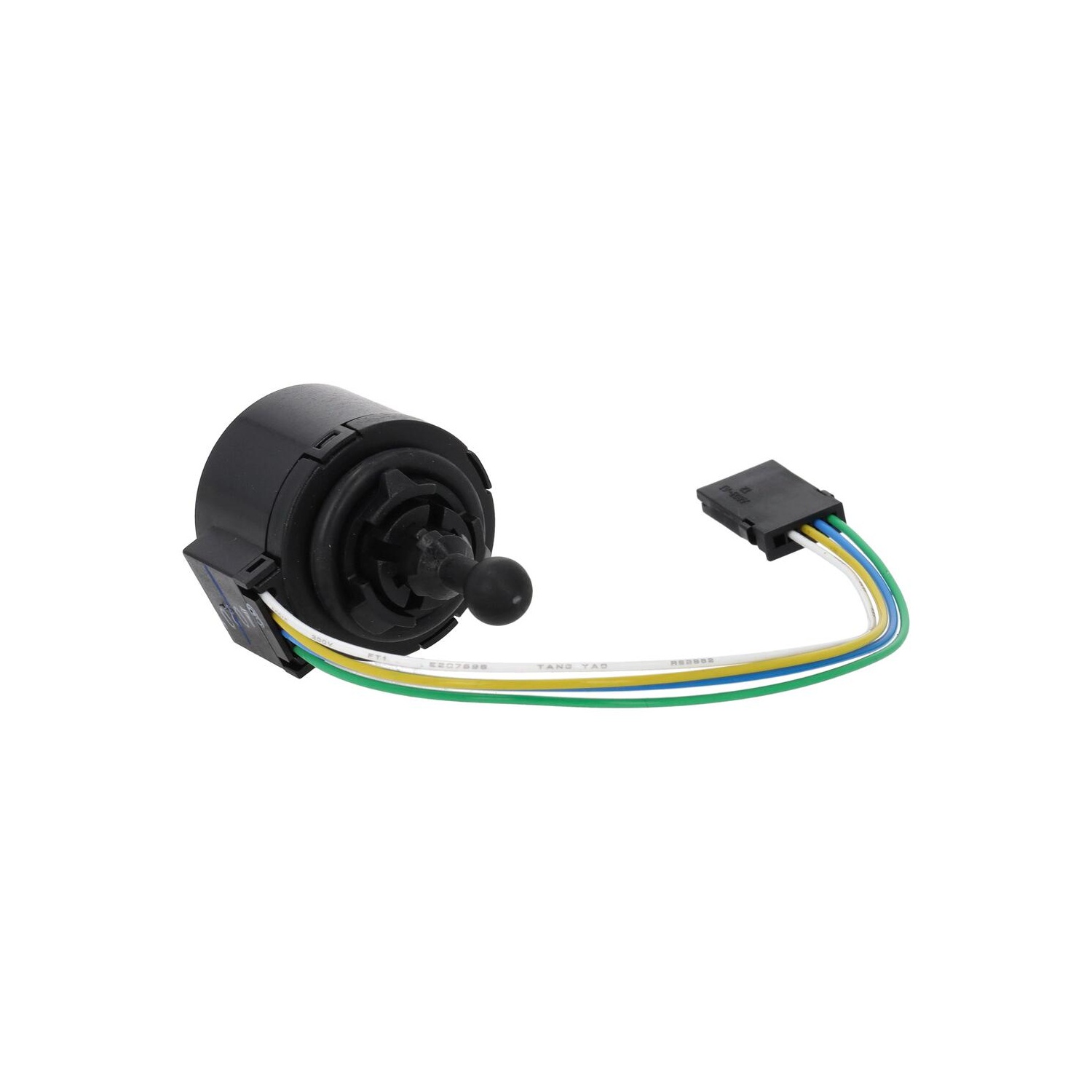

• 헤드라이트 내부 액추에이터 (모터): 센서는 높이를 감지하고, 액추에이터는 센서 신호를 받아 헤드라이트를 움직입니다. 진단 장비로 각 부품의 작동 여부를 확인하여 구분할 수 있습니다.

정확한 부품 구매를 위한 필수 확인 사항

부품 구매 시에는 잘못된 부품 구매로 인한 시간과 비용 낭비를 막기 위해 정확한 확인이 필수적입니다.

• 차대번호(VIN) 조회 필수: 정확한 부품 확인을 위해 반드시 차대번호(VIN) 조회가 필요합니다. 같은 모델이라도 연식이나 세부 사양에 따라 부품이 다를 수 있습니다.
• 위치 확인 (전륜/후륜, 좌/우): 헤드라이트 레벨 센서는 전륜 또는 후륜, 좌측 또는 우측에 장착될 수 있으므로, 고장 난 센서의 정확한 위치를 확인해야 합니다.

헤드라이트 레벨 센서 문제는 야간 운전의 안전과 직결되는 중요한 사안입니다. 위에서 언급된 증상이나 고장코드가 나타난다면 지체 없이 전문 정비소를 방문하여 정확한 진단과 정비를 받으시길 바랍니다.
